집광채광 루버 시스템

집광채광루버시스템

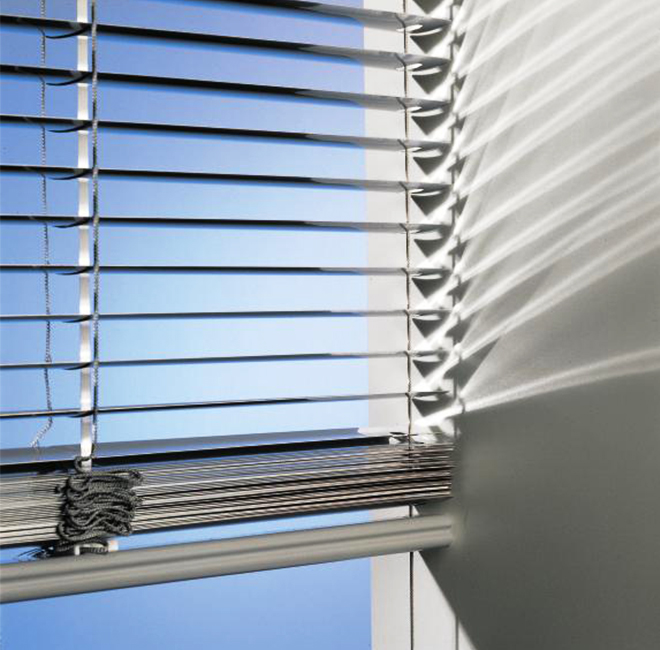

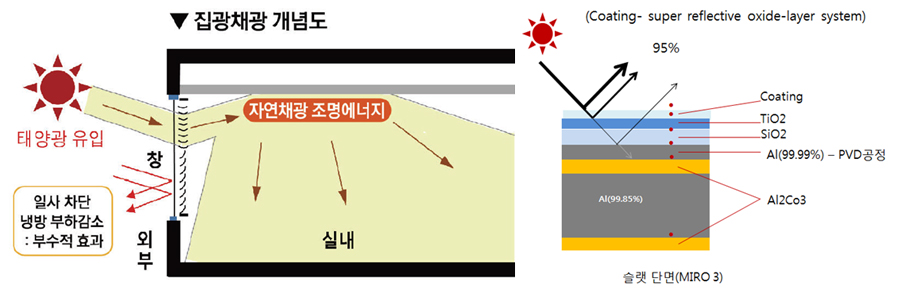

특수코딩(반사율 90% 이상)된 슬랫의 상·하부를 별도로 구동

  • 상단부 슬랫은 빛반사르 이용하여 외부로부터 유입되는 직사광선(햇빛)의 일부를 자연채광 조명에너지로 사용
  • 하단부 슬랫은 직사광선을 차단하여 하절기 냉방부하 절감 (부수적 효과)

신재생에너지 설비로 신규 등록된 국내 유일의 루버 제품

  • 단위에너지 생산량 184 kWh/㎡.yr, 원별 보정계수 2.77

집광채광루버시스템 구성

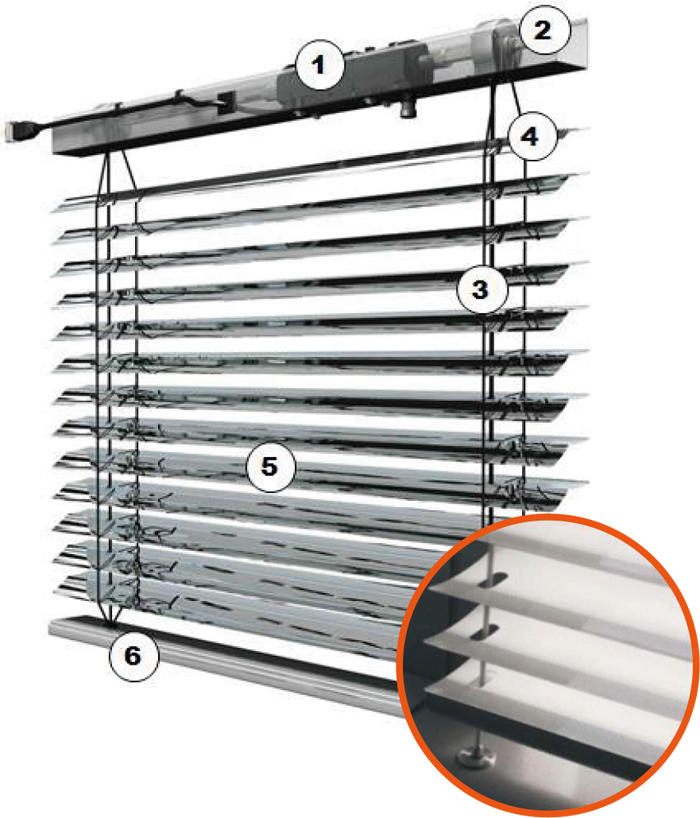

제품구성(DKSM-60, DKSM-80)

  • 구동모터
  • 보호커버
  • 루버 상하부 조절
  • 루버 각도 조절
  • 루버(슬랫)
  • 하부 지지대

제픔(슬랫) 특성

  • 3~5nm수준의 코딩 (곡면 내구성 유지)
  • 자외선 변색없이 강한 내구성 (10년 Warranty)

창호 크기별 RS 집광채광 제품

창호높이 슬랫수량 / DKSM-MODEL (Slat 폭)
DKSM-60(60mm) DKSM-80(80mm)
500mm 12 9
1,000mm 27 20
1,500mm 42 31
2,000mm 58 42
2,500mm 73 52
3,000mm 88 63

[슬랫 각도에 따른 빛의 진행방향]

※ 슬랫의 곡면 특성을 이용하여 빛의 방향 컨트롤

집광채광루버의 장점

건축물의 디자인 다양성 기획

대지 및 건물 내 공간 효율성 제고

  • 신재생에너지 설비를 위한 옥내·외 기계실 공간 불필요 → 주차장 확대 또는 조경면적 확대
  • 옥상 공간의 다양한 활용 (ex)문화공간, 체육시설, 텃밭 등

공사 기간 단축 및 수선유지비 절감

  • 공사 기간에 영향이 적으며 시공 편의성 제공
  • 매우 적은 수선유지비 (97W 모터 적용)
  • 부수적으로 냉방 부하 절감, 최대 30% (해운대 아파트 평가)

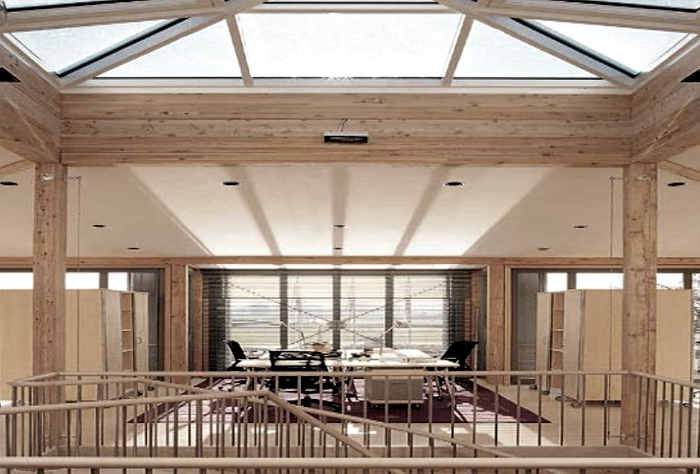

친환경 조명으로 실내 쾌적 환경 조성

  • 공사 기간에 영향이 적으며 시공 편의성 제공
  • 매우 적은 수선유지비 (97W 모터 적용)

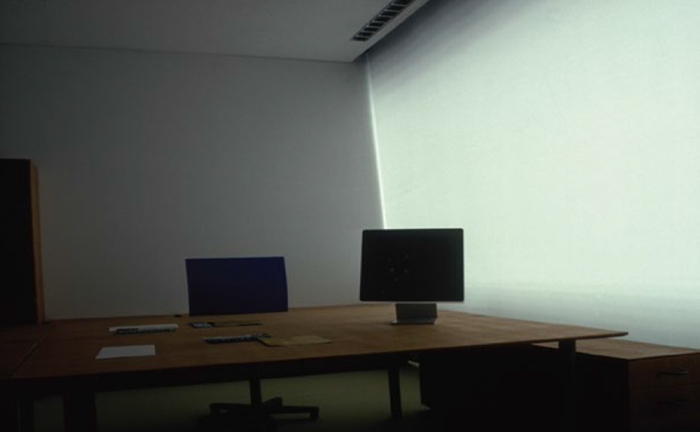

  • 일반 블라인드
    1. 일사차단 효과 없음
    2. 현휘발생
    3. 밝기 조절 어려움

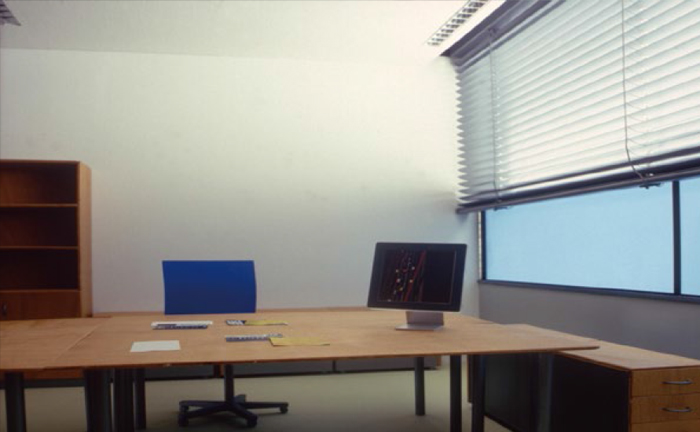

  • 집광채광 루버
    1. 고반사 슬렛을 이용한 일사차단
    2. 현휘발생 조절(시환경 개선)
    3. 실내 밝기 조절 가능

집광채광루버 시뮬레이션 사례

일조 시뮬레이션

Summary

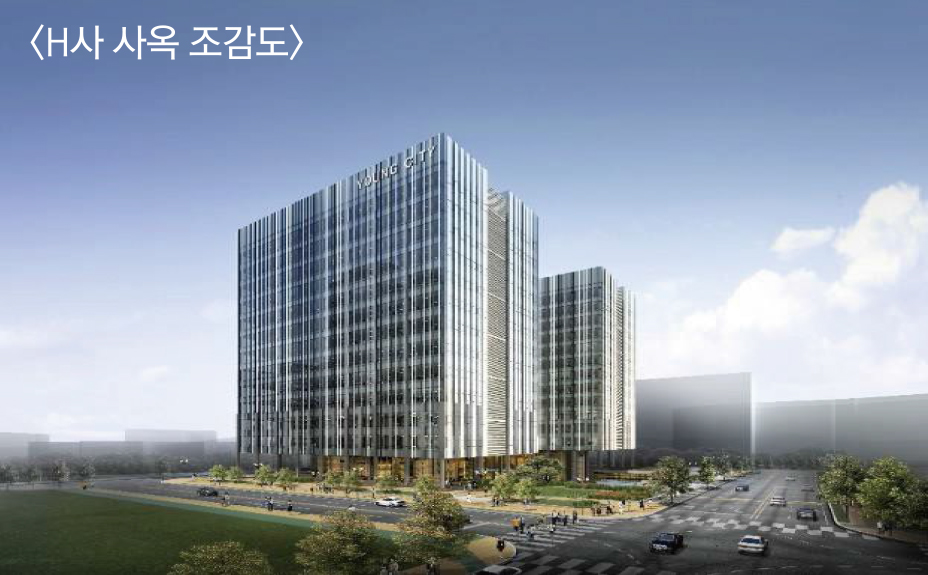

본 보고서는 H사 사옥 신축공사에서 집광채광루버 시스템 적용을 적용하기 위한 일조 시뮬레이션 내용과 이를 바탕으로
효율적 설치 가능한 집광채광루버 시스템의 면적을 산정하기 위한 내용임
시뮬레이션 목표
동남서측 일조 시뮬레이션
집광채광루버 설치면적 산정
도출된 결과에 의한 효과적 설치계획 수립
사업대상지 조건 및 시뮬레이션 방법
위도 및 경도 37.39N / 127.02E
대상지의 범위는 제공된 지형도 파일의 건물높이가 명시된 범위에 한함
(모델링 파일 밖의 고층건물은 반영되지 않음)
분석작업의 효율성을 위해 모델링을 간단하게 진행
대지의 고저차는 시뮬레이션 결과에 큰 영향이 없어 배제

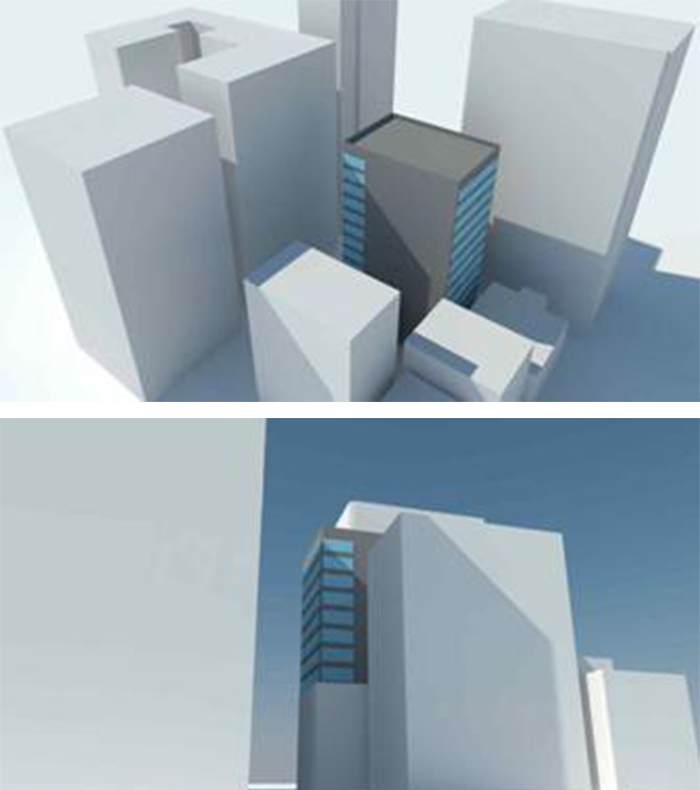

태양궤도 및 궤적 시뮬레이션

집광채광 시뮬레이션

신재생에너지 공급량 산출 및 제안

구 분 내 용
대지면적 14,439.30 ㎡
건축면적 5,153.70 ㎡
연면적 99,159.71 ㎡
용적율 399.98%
규모 지하 B5 ~ 지상 13층
건물최고높이 약 60 m
구 분 단 위 수 량
예상 에너지 사용량 kWh/yr 47,110,717.39
신재생에너지 생산량 kWh/yr 2,401,464.50
신재생에너지 공급 비율 % 5.09
구 분 설치면적(㎡) 단위에너지 생산량 (kwh/㎡· yr) 에너지생산량(kWh/yr) 보정 계수 총 생산량 (kWh/yr)
태양광루버 (집광채광) 1,162 184 213,808 2.77 592,248
